Anatomie d’une voiture:
Système majoritaire d’un véhicle :
- Corps et cadre
- Système moteur
- Système transmission
- Système de suspension, roues et pneus
- Système de contrôle
- Système électrique
Corps et Cadre:
La carrosserie : Elle fournit l’espace pour le conducteur, le passager et le fret.
Le châssis : C’est la principale structure portante à laquelle tous les autres composants sont attachés. Il y a deux différentes types de chassis:

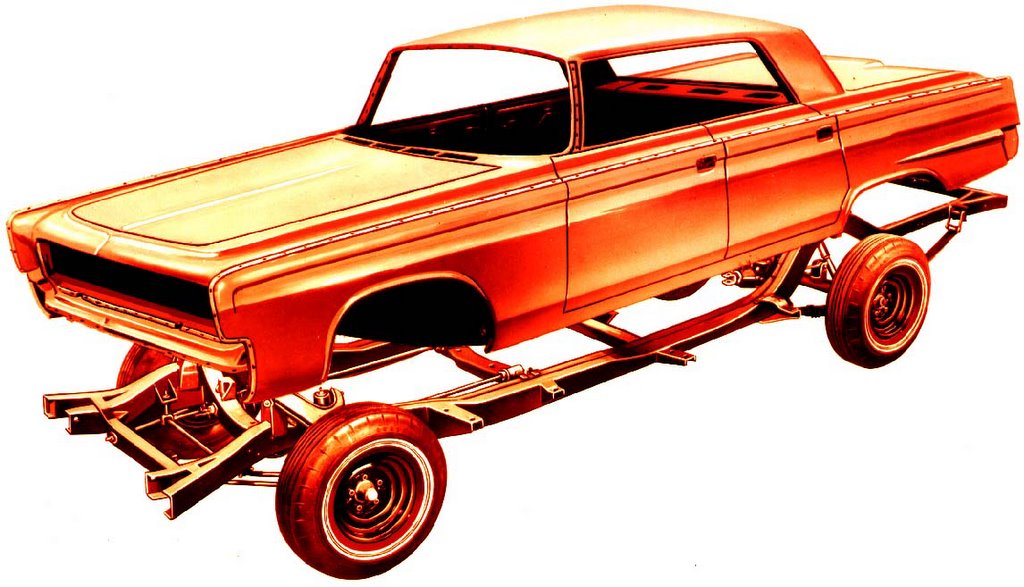

Châssis sur le cadre (avec le cadre):

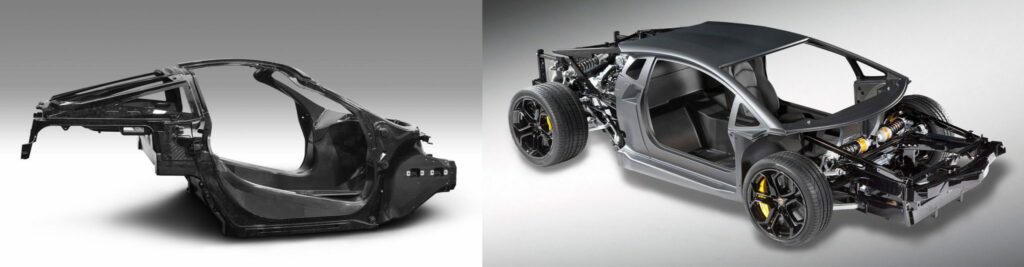

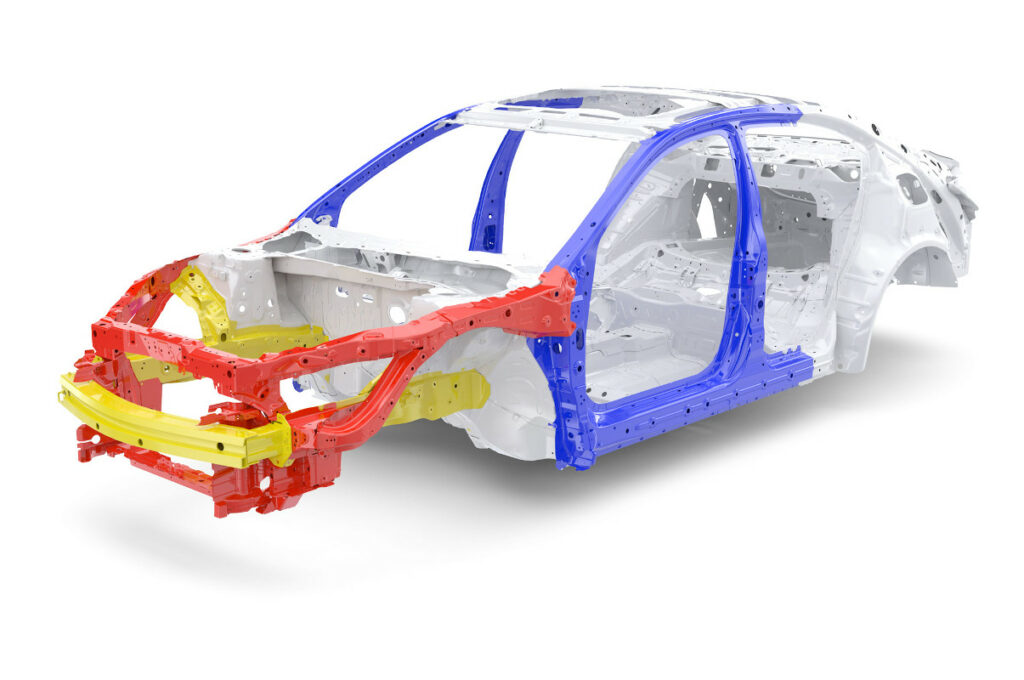

Construction monocoque (sans cadre):
Moteur:
Il est situé à l’avant du véhicule. Le moteur convertit une forme d’énergie en énergie mécanique qui est ensuite utilisé pour propulser le véhicule. Le moteur à combustion interne est le moteur le plus couramment utilisé dans l’automobiles. Ces moteurs dépendent de l’énergie de combustion de l’essence, du carburant diésel ou dans des rares cas un autre type de carburant. Les moteur électriques et hybrides sont également de plus en plus populaires. Ainsi, le moteur est divisé en trois types :

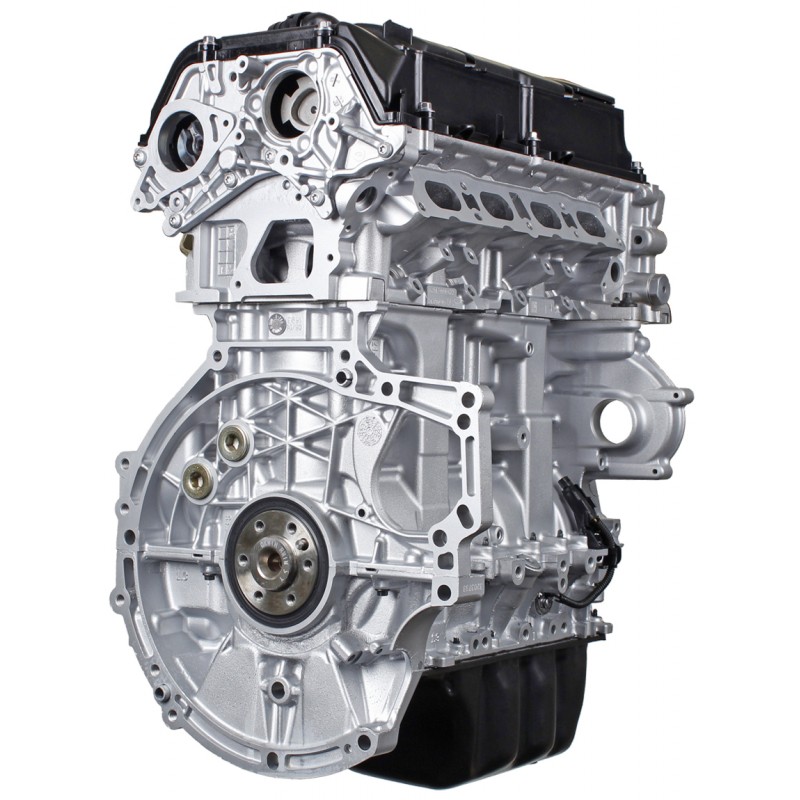

- Moteur à combustion interne (moteurs à essence ou à diésel)

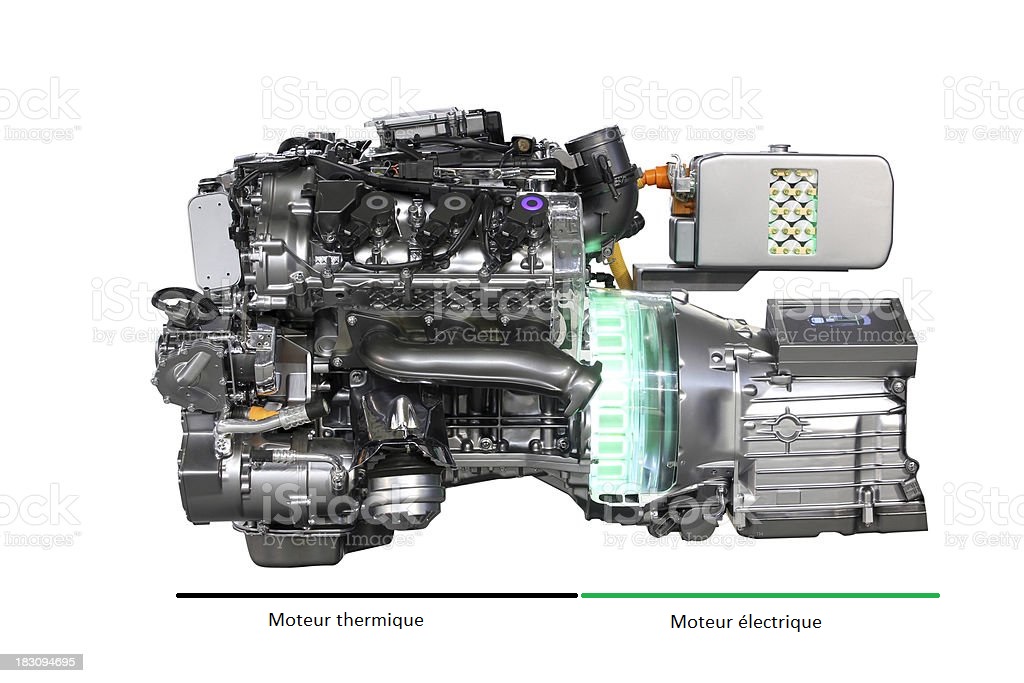

Moteur hybrides:

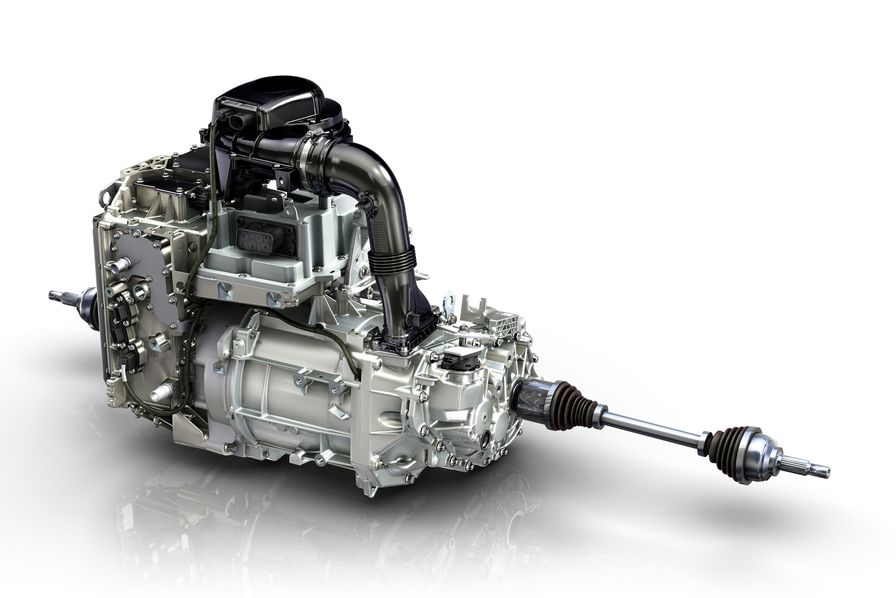

Moteurs électriques:

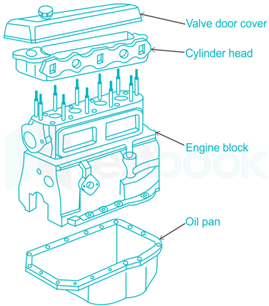

Les éléments du moteur :
- Culasse
- Block cylindre
- Carter inférieur
- Jauge à huile
- Bouchon de remplissage d’huile
- Piston
- Vilebrequin
- Arbre à cames
- Soupapes
- Boite à eau (avec thermostat)
- Feltre à huile
- Courroie d’accesseoire
- Couroie de distribution
Moteur à combustion interne:
Un moteur à combustion interne (MCI) est un type de moteur thermique qui brûle du carburant à l’intérieur du moteur afin de produire de l’énergie. Cela est différent des moteurs à combustion externe tels que les moteurs à vapeur, qui brûlent du carburant à l’extérieur du moteur pour créer de la vapeur qui alimente le moteur.
Dans un moteur à combustion interne, le carburant est mélangé avec de l’air et allumé dans un petit espace clos appelé chambre de combustion. L’explosion qui en résulte pousse un piston, qui fait tourner un vilebrequin et produit finalement un mouvement de rotation qui peut être utilisé pour alimenter un véhicule, un générateur ou d’autres machines.
Il existe deux principaux types de moteurs à combustion interne : les moteurs à essence, qui utilisent une bougie d’allumage pour allumer un mélange d’essence et d’air, et les moteurs diesel, qui utilisent la compression pour allumer un mélange de carburant diesel et d’air. Les deux types de moteurs sont largement utilisés dans les voitures, les camions, les avions et d’autres formes de transport.
La culasse :

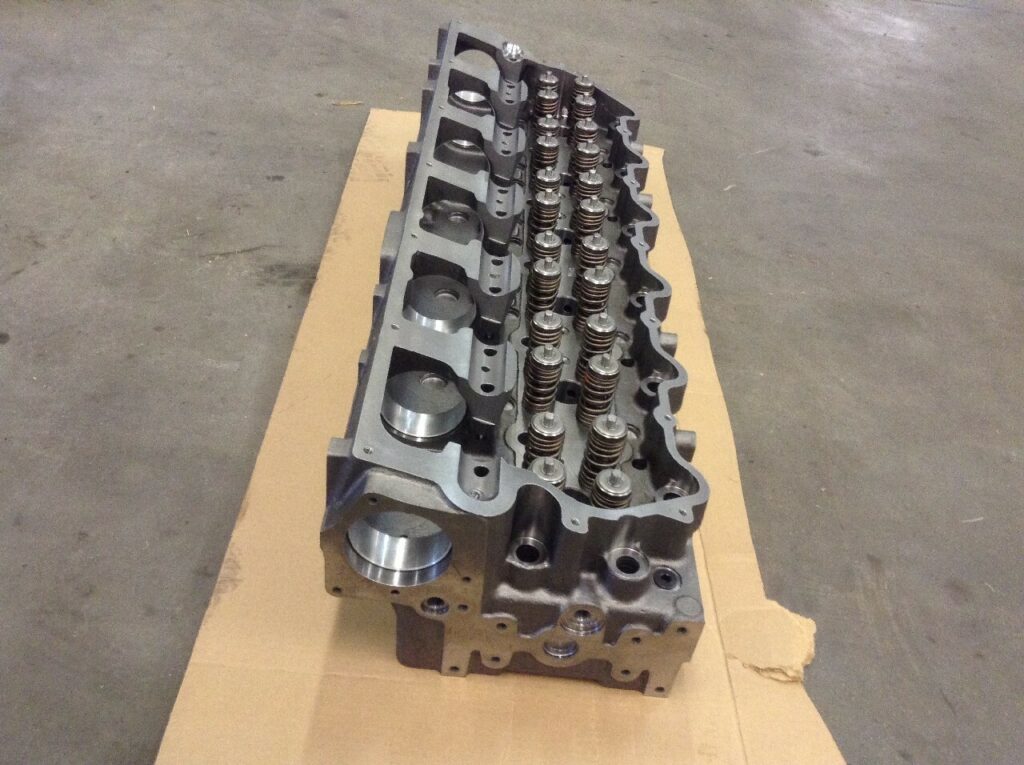

La culasse est un composant clé d’un moteur à combustion interne, situé en haut du bloc moteur. Il forme le sommet de la chambre de combustion et contient les soupapes d’admission et d’échappement, ainsi que les bougies d’allumage (dans les moteurs à essence) ou les bougies de préchauffage (dans les moteurs diesel).
La culasse est généralement en aluminium ou en fonte, et est fixée au bloc moteur à l’aide de joints de culasse pour créer une étanchéité. Elle est conçue pour résister aux températures et aux pressions élevées générées pendant la combustion, et est responsable de l’étanchéité de la chambre de combustion et de la fourniture d’un passage pour l’entrée du mélange air-carburant et la sortie des gaz d’échappement du moteur.
La forme et la conception de la culasse peuvent avoir un impact significatif sur les performances du moteur, l’efficacité énergétique et les émissions. Les culasses peuvent être modifiées ou remplacées pour améliorer les performances du moteur ou répondre à des besoins spécifiques, tels qu’une puissance plus élevée ou une meilleure économie de carburant.

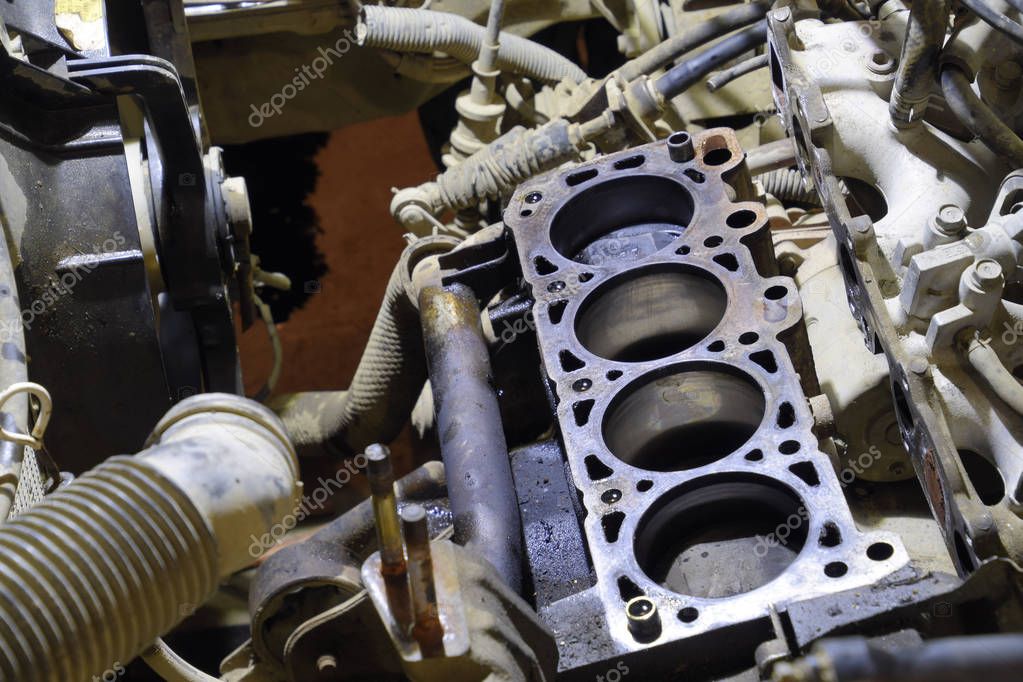

Le block cylindre :

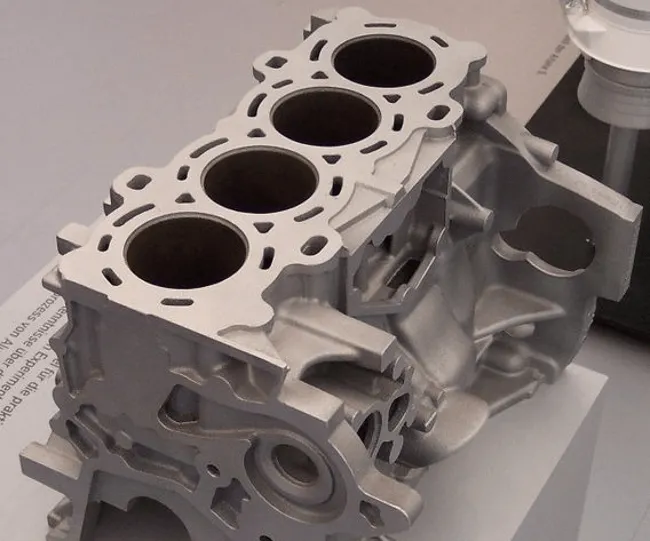

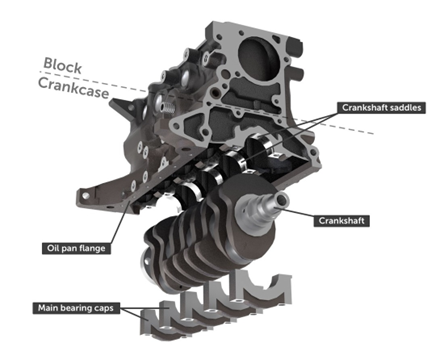

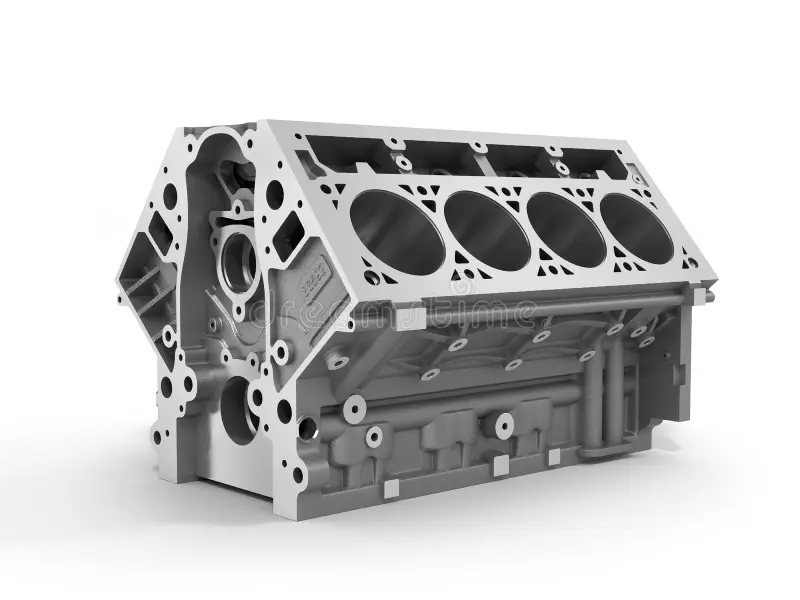

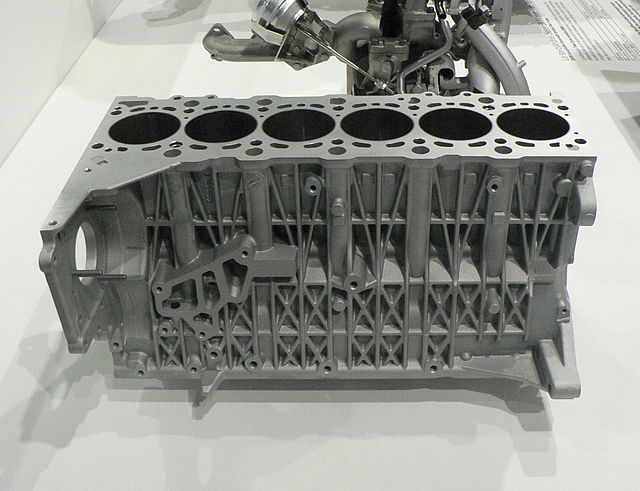

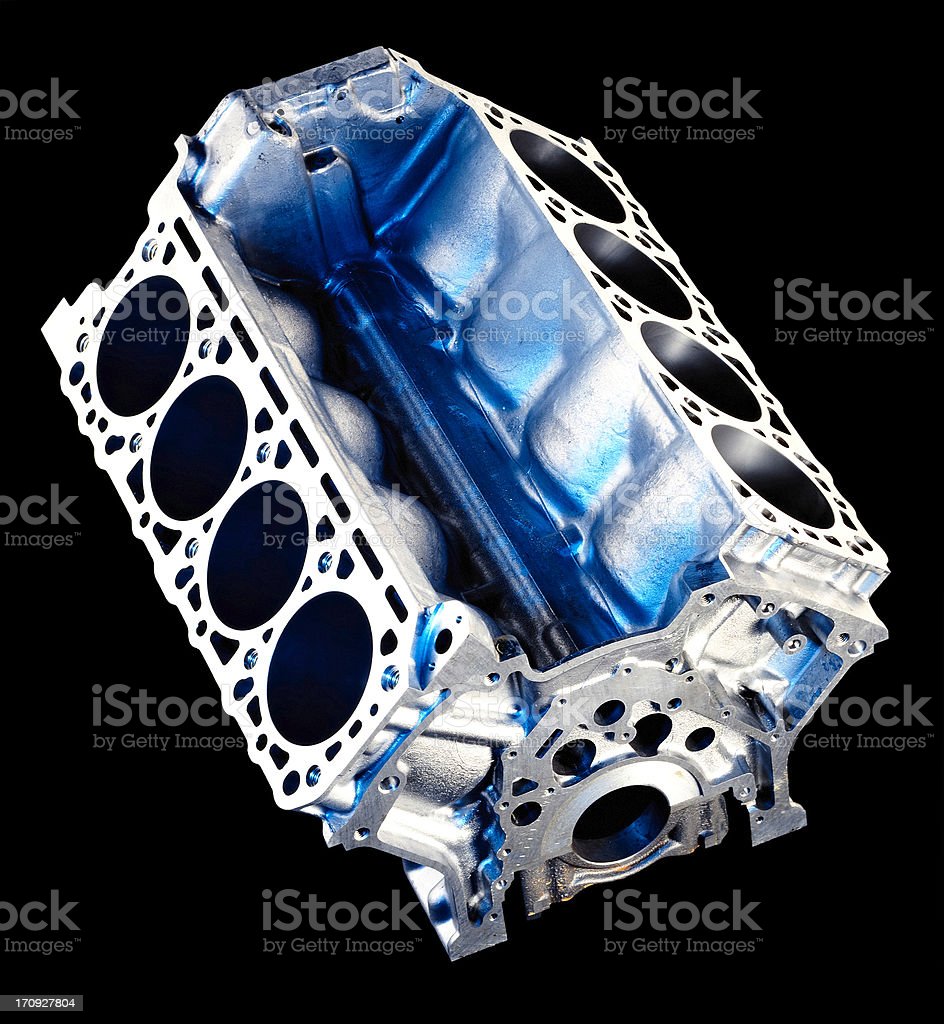

Le bloc-cylindres, également connu sous le nom de bloc moteur, est un composant clé d’un moteur à combustion interne. Il est généralement fabriqué en fonte ou en aluminium et abrite les cylindres, le vilebrequin et d’autres composants internes du moteur. Les cylindres sont les alésages cylindriques où les pistons se déplacent de haut en bas, et sont généralement disposés en ligne ou en V. Le vilebrequin est monté dans la partie inférieure du bloc-cylindres et convertit le mouvement de va-et-vient des pistons en mouvement de rotation, qui est ensuite transmis à la transmission et finalement aux roues.
Le bloc-cylindres contient également d’autres composants, tels que la pompe à huile, les passages de liquide de refroidissement et divers capteurs et actionneurs. Dans certains moteurs, la culasse, qui abrite les soupapes et les arbres à cames, est boulonnée sur le dessus du bloc-cylindres.
Dans l’ensemble, le bloc-cylindres est l’un des composants les plus importants d’un moteur à combustion interne, car il fournit la base pour le reste du moteur et détermine ses caractéristiques de taille, de poids et de performance globales.
Carter inférieur:

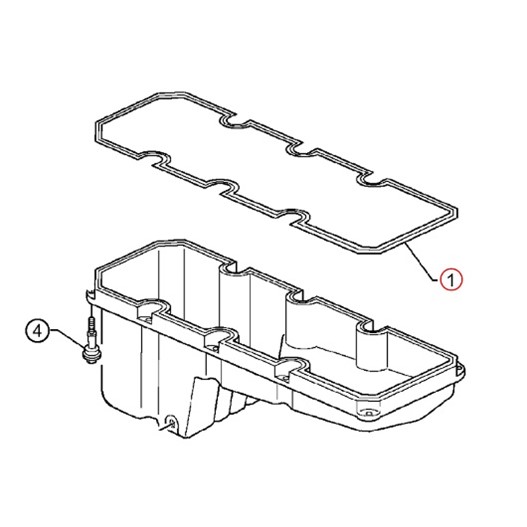

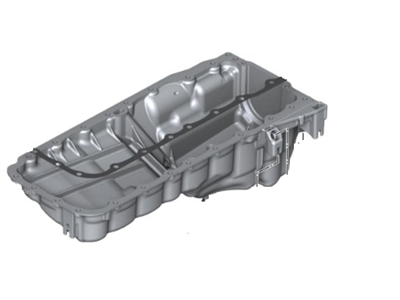

Le carter d’huile est un conteneur en métal situé en bas du moteur qui contient l’huile moteur. L’huile est circulée dans tout le moteur par une pompe et sert à lubrifier les pièces en mouvement du moteur, réduisant ainsi la friction et l’usure. Le carter d’huile contient également généralement un tube de prise d’huile qui aspire l’huile du carter et la distribue à la pompe à huile.
Le carter d’huile est généralement fixé au bas du bloc moteur et peut être enlevé pour la maintenance ou la réparation. Il est important de maintenir l’huile au niveau approprié dans le carter d’huile et de changer régulièrement l’huile pour assurer le bon fonctionnement et la longévité du moteur.
Bouchon de remplissage d’huile :

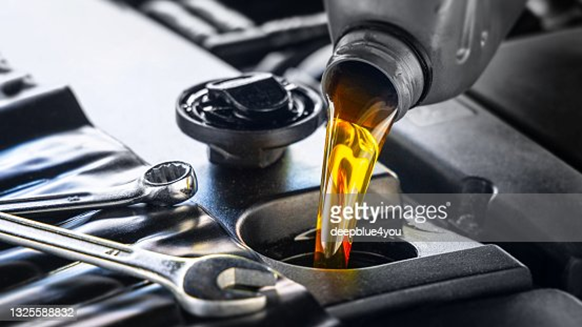

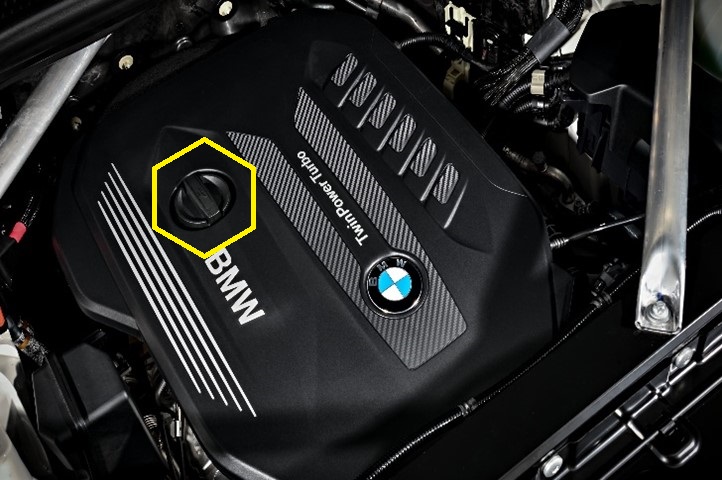

Le bouchon de remplissage d’huile est une pièce du moteur à combustion interne qui permet d’ajouter de l’huile dans le carter du moteur. Il se situe généralement sur la partie supérieure du moteur et est facilement accessible.
Jauge à huile :
Une jauge à huile dans un moteur à combustion interne est un outil qui permet de mesurer le niveau d’huile dans le moteur. Elle est généralement située sous le capot, à proximité du moteur, et elle consiste en une tige métallique graduée qui est plongée dans le carter d’huile du moteur.
Pour vérifier le niveau d’huile, la tige est retirée, essuyée propre, et ensuite replongée dans le carter d’huile. La lecture sur la jauge indique le niveau d’huile actuel dans le moteur.
Il est important de vérifier régulièrement le niveau d’huile dans un moteur à combustion interne pour s’assurer qu’il reste suffisant pour lubrifier les pièces mobiles du moteur. Si le niveau d’huile est trop bas, cela peut entraîner une usure excessive et des dommages au moteur, tandis qu’un niveau d’huile trop élevé peut entraîner une augmentation de la pression d’huile et des fuites d’huile. Il est donc recommandé de vérifier le niveau d’huile périodiquement et de le maintenir dans la plage recommandée par le fabricant du moteur

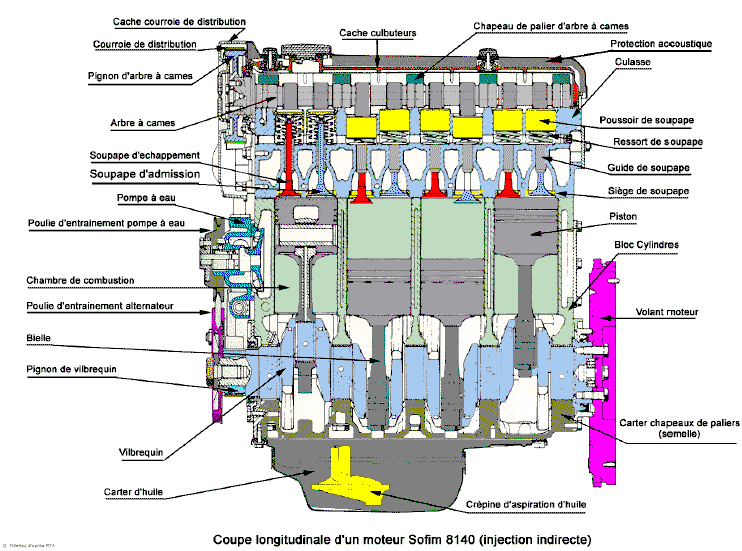

Les éléments qui se trouvent généralement dans le bloc-cylindres d'un moteur sont les suivants :
- Cylindres
- Chemises de cylindre
- Vilebrequin
- Pistons
- Segments de piston
- Bielle
- Volant moteur
- Carter moteur
- Galerie d’huile
- Pompes
Ces éléments sont essentiels pour le fonctionnement d’un moteur à combustion interne. Ils travaillent ensemble pour convertir l’énergie chimique du carburant en mouvement mécanique, propulsant ainsi le véhicule ou la machine.
Le cylindre:
Un cylindre est une forme géométrique tridimensionnelle qui ressemble à un tube droit avec des bases circulaires à chaque extrémité. Dans le contexte des moteurs à combustion interne, un cylindre est l’une des parties principales du moteur où se déroule le processus de combustion. Voici quelques points clés à retenir sur les cylindres dans ce contexte :
1. Emplacement : Dans un moteur, les cylindres sont des compartiments dans lesquels se produit la combustion. Ils sont généralement disposés verticalement et empilés les uns sur les autres dans le bloc-cylindres du moteur.
2. Fonction : Les cylindres abritent les pistons, qui se déplacent de manière alternée à l’intérieur d’eux. Lorsque le mélange air-carburant est comprimé et enflammé, il produit une expansion qui pousse le piston vers le bas, convertissant l’énergie chimique en mouvement mécanique.
3. Nombre : Les moteurs peuvent avoir différents nombres de cylindres, tels que 4 cylindres, 6 cylindres, 8 cylindres, etc. Le nombre de cylindres influe sur la puissance, la performance et l’efficacité du moteur.

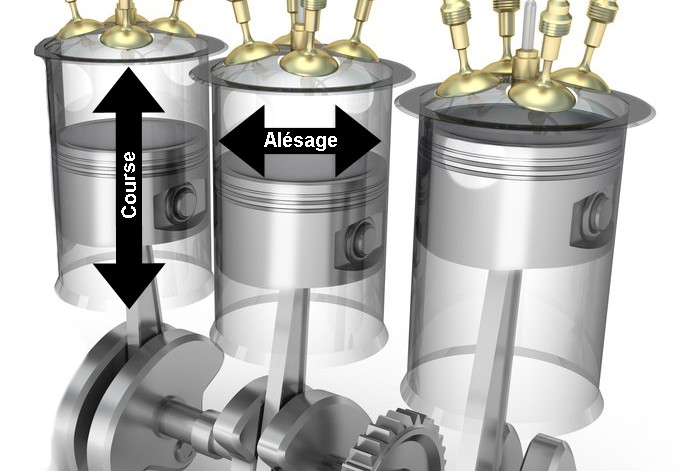

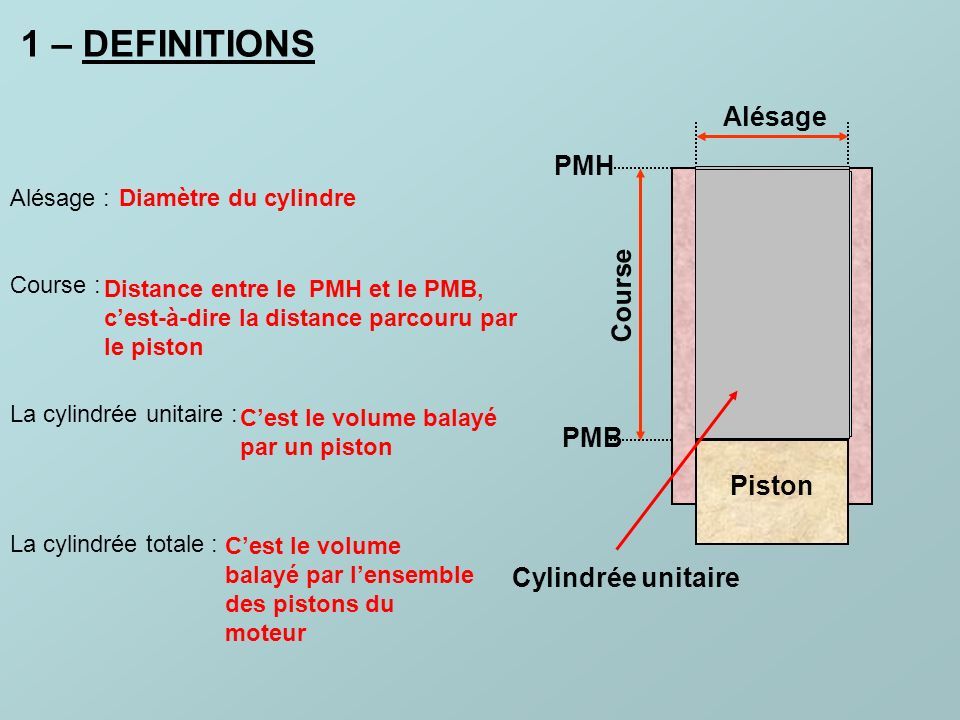

4. Alésage et course : L’alésage est le diamètre intérieur du cylindre, tandis que la course est la distance que le piston parcourt de haut en bas à l’intérieur du cylindre. Ces mesures déterminent la cylindrée du moteur.

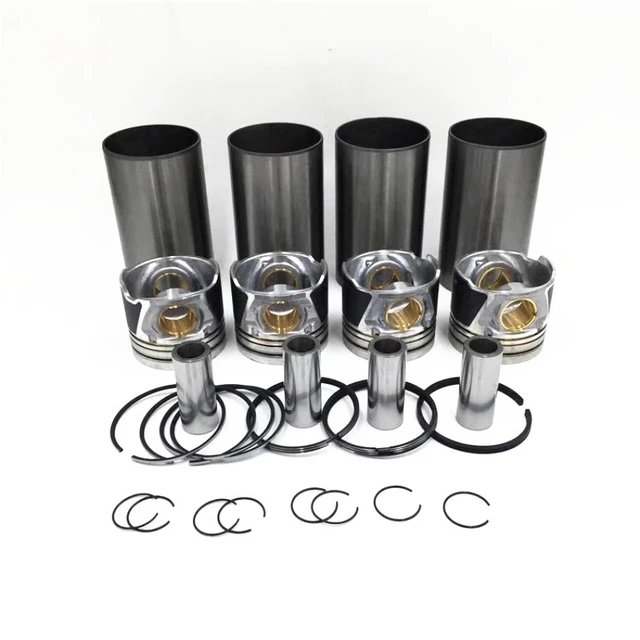

5. Chemise de cylindre: Une « chemise de cylindre » se réfère généralement à la paroi intérieure d’un cylindre dans un moteur à combustion interne. Cette paroi forme l’espace dans lequel le piston se déplace en effectuant des cycles d’admission, de compression, d’expansion et d’échappement. Les chemises de cylindre sont conçues pour fournir une surface de contact lisse et résistante à l’usure, tout en permettant une étanchéité adéquate entre le piston et le cylindre pour que la compression et la combustion se produisent correctement. Il existe trois types de chemises de cylindre, chacun avec ses propres caractéristiques et avantages :

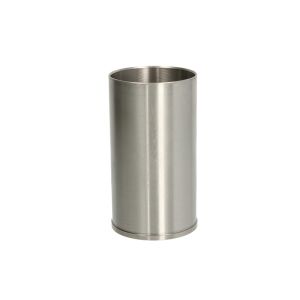

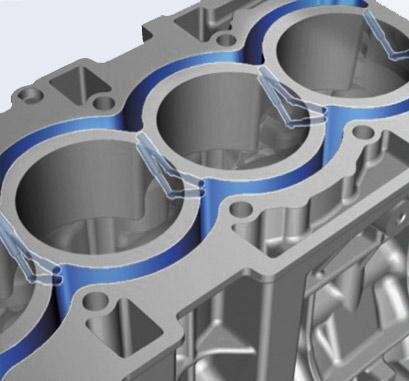

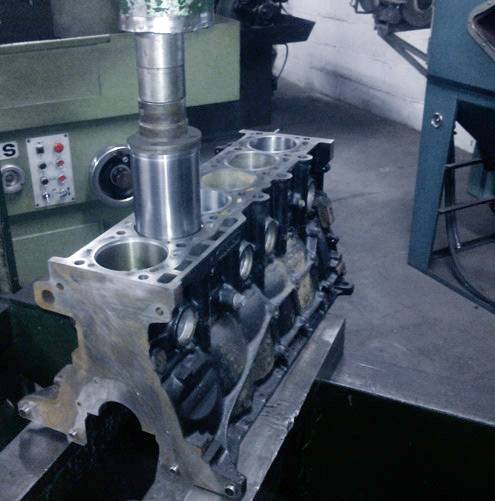

a) Chemise Sèche : Une chemise sèche est une chemise de cylindre qui est complètement entourée par le bloc moteur, sans contact direct avec le liquide de refroidissement. La chemise sèche est généralement maintenue en place par des ajustements précis et des joints d’étanchéité pour éviter toute fuite de liquide de refroidissement. Ce type de chemise est couramment utilisé dans les moteurs à haute performance, car il permet un meilleur contrôle de la température et réduit les pertes de chaleur à travers les parois de la chemise. Cela peut améliorer l’efficacité thermique et les performances du moteur.
Avantages de la Chemise Sèche :
Contrôle de la Température : Les chemises sèches permettent un contrôle précis de la température du moteur, ce qui peut favoriser une combustion plus stable et des performances cohérentes.
Réduction des Pertes Thermiques : Étant isolées du liquide de refroidissement, les chemises sèches réduisent les pertes de chaleur à travers les parois de la chemise, ce qui peut améliorer l’efficacité thermique globale du moteur.
Moins de Dépendance au Liquide de Refroidissement : Les chemises sèches ne sont pas directement exposées au liquide de refroidissement, ce qui signifie qu’elles peuvent mieux gérer les situations où le système de refroidissement rencontre des problèmes.
Idéal pour les Performances : Les chemises sèches sont couramment utilisées dans les moteurs haute performance, car elles permettent de mieux gérer les températures élevées et d’offrir une plus grande stabilité thermique.
Désavantages de la Chemise Sèche :
Refroidissement Limité : Les chemises sèches peuvent avoir un refroidissement moins efficace par rapport aux chemises humides, car elles ne sont pas directement en contact avec le liquide de refroidissement.
Complexité de Conception : Les moteurs avec des chemises sèches nécessitent souvent une conception plus complexe pour assurer l’étanchéité et le contrôle thermique, ce qui peut augmenter les coûts de fabrication et de maintenance.
Vulnérabilité aux Surchauffes : En cas de surchauffe prolongée ou d’utilisation inappropriée, les chemises sèches peuvent être plus vulnérables aux dommages dus à la chaleur excessive.
Moins Adaptées aux Applications Générales : Les chemises sèches sont mieux adaptées aux moteurs où le contrôle précis de la température est essentiel, ce qui peut les rendre moins adaptées à des applications où le refroidissement général est prioritaire.

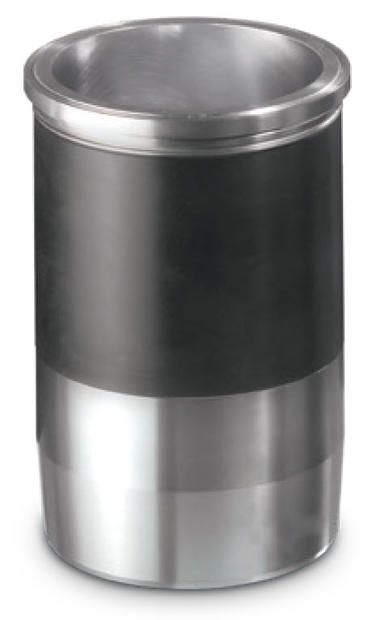

b) Chemise Humide : Une chemise humide, en revanche, est en contact direct avec le liquide de refroidissement circulant à l’intérieur du bloc moteur. La chemise humide joue un rôle dans le refroidissement du moteur en dissipant la chaleur générée par la combustion. Cela peut être bénéfique pour les moteurs qui nécessitent un refroidissement plus efficace, en particulier dans les applications où le moteur fonctionne à des températures élevées ou sous des charges constantes.
Avantages de la Chemise Humide :
Refroidissement Efficace : Les chemises humides sont en contact direct avec le liquide de refroidissement, ce qui permet un refroidissement plus efficace du moteur, ce qui est crucial pour les performances optimales et la durabilité.
Moins de Risque de Surchauffe : En raison de leur contact direct avec le liquide de refroidissement, les chemises humides sont moins susceptibles de surchauffer, ce qui peut prolonger la durée de vie du moteur.
Simplicité de Conception : Les moteurs avec des chemises humides peuvent être plus simples à concevoir et à fabriquer, car ils ne nécessitent pas autant de composants pour le contrôle thermique.
Polyvalence : Les chemises humides conviennent bien aux applications où le refroidissement général est prioritaire, et elles sont adaptées à une variété de charges et de températures.
Désavantages de la Chemise Humide :
Moindre Contrôle de la Température : Comparées aux chemises sèches, les chemises humides offrent généralement un contrôle moins précis de la température, ce qui peut affecter les performances et l’efficacité.
Pertes Thermiques : Le contact direct avec le liquide de refroidissement peut entraîner des pertes de chaleur plus importantes à travers les parois de la chemise, ce qui peut réduire l’efficacité globale du moteur.
Dépendance au Liquide de Refroidissement : En cas de perte de liquide de refroidissement ou de dysfonctionnement du système de refroidissement, une chemise humide peut être plus vulnérable aux surchauffes et aux dommages.
Moins Adaptées aux Performances Extrêmes : Les chemises humides peuvent ne pas être aussi adaptées aux moteurs haute performance nécessitant un contrôle thermique précis.
Le choix entre une chemise humide et une chemise sèche dépend des caractéristiques spécifiques du moteur, de ses objectifs de performances, de refroidissement et de durabilité, ainsi que des conditions d’utilisation prévues.

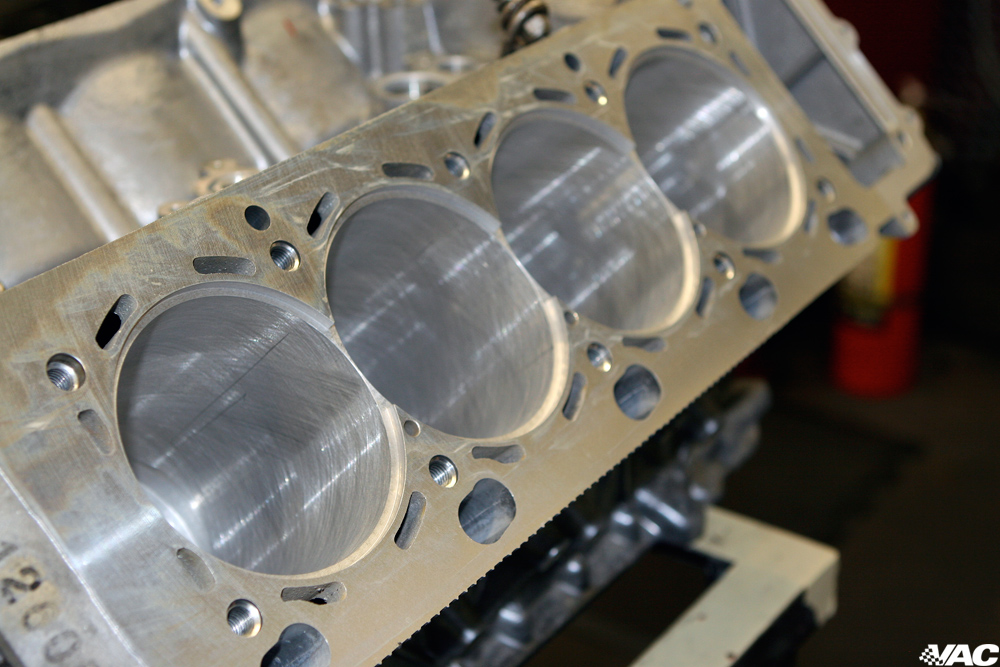

Cylindre sans chemise : Un moteur à cylindre sans chemise se réfère généralement à un moteur où le cylindre lui-même fait partie intégrante du bloc moteur, sans avoir de chemise de cylindre séparée. Dans ce type de conception, le cylindre est directement usiné dans le bloc moteur, ce qui signifie que la paroi du cylindre est formée par le matériau du bloc.
Avantages :
Simplicité de Conception : Les moteurs sans chemise de cylindre peuvent être plus simples à fabriquer car ils éliminent la nécessité de fabriquer et d’installer des chemises distinctes.
Refroidissement Plus Efficace : Dans certains cas, la conception sans chemise peut permettre un meilleur transfert de chaleur entre le cylindre et le bloc moteur, améliorant ainsi le refroidissement.
Désavantages :
Usure et Durabilité : Les moteurs sans chemise peuvent être plus sensibles à l’usure, car la paroi du cylindre directement exposée aux mouvements du piston peut subir des contraintes mécaniques et une usure accrue.
Difficulté de Remplacement : En cas d’usure excessive ou de dommages au cylindre, le remplacement peut être plus complexe et coûteux, car cela peut nécessiter des travaux de réusinage ou de remplacement du bloc moteur.
Gestion Thermique : La gestion thermique peut être plus délicate dans les moteurs sans chemise, car la chaleur générée par la combustion peut être moins bien contrôlée, ce qui peut affecter les performances et la durabilité.
Moins Adapté aux Performances Extrêmes : Pour les moteurs haute performance nécessitant un contrôle thermique précis, les chemises de cylindre séparées sont souvent préférables.
Les moteurs avec et sans chemise de cylindre ont leurs propres applications et considérations. Les moteurs sans chemise sont plus courants dans les moteurs à deux temps, les petits moteurs et certaines conceptions spécifiques où les avantages de refroidissement ou de simplicité de fabrication prévalent. Cependant, pour les moteurs haute performance et les applications nécessitant un contrôle thermique précis, les moteurs avec des chemises de cylindre distinctes sont souvent préférés.
